Bank beban AC siri IMAX3200 ialah beban rintangan AC bank, produk boleh meliputi julat kuasa 50~6000kVA, julat voltan kerja produk 0~1140V (AC/DC), kotak beban boleh digunakan secara bersendirian, atau boleh digunakan dalam berbilang mesin, untuk memenuhi keperluan yang lebih tinggi penggunaan kuasa.Pada masa yang sama juga boleh disesuaikan mengikut keperluan pelanggan untuk mencapai fungsi ujian yang berbeza.
| Kuantiti: | |
|---|---|
IMAX2906
EMAX
2023105060
Kotak beban AC siri IMAX3000 digunakan terutamanya untuk ujian prestasi dan penuaan UPS berkuasa tinggi dalam talian (bekalan kuasa tidak terganggu) dan set penjana dalam kuasa, telekomunikasi dan jabatan dan pengeluar lain.Ia adalah peralatan ujian dan penyelenggaraan yang penting untuk kapasiti beban sebenar peralatan.Aplikasinya secara berkesan mengelakkan kerugian ekonomi perusahaan yang disebabkan oleh kegagalan unit sandaran atau permulaan bekalan kuasa, dan juga menyediakan asas saintifik untuk pengesanan kapasiti beban unit baharu dan penerimaan kejuruteraan bateri baharu.
1. Boleh memenuhi penggunaan luar jangka panjang
2. Sediakan perisian pengendalian komputer atas
3. RS485, Ethernet, CAN dan port komunikasi lain
4. Langkah-langkah ujian boleh diprogramkan, sesuai untuk set penjana diesel, set penjana gas, penghantaran kuasa anti-terbalik, ujian automatik
5. Boleh memuatkan sebarang kuasa dalam julat kuasa penuh, sebarang faktor kuasa, menguji dan memaparkan voltan tiga fasa, arus, kuasa, faktor kuasa;
6 Ketepatan pelarasan kuasa: 1kW
7. Gunakan perisian pengurusan data PC untuk mengawal pemuatan beban dan pemunggahan serta menyimpan data ujian

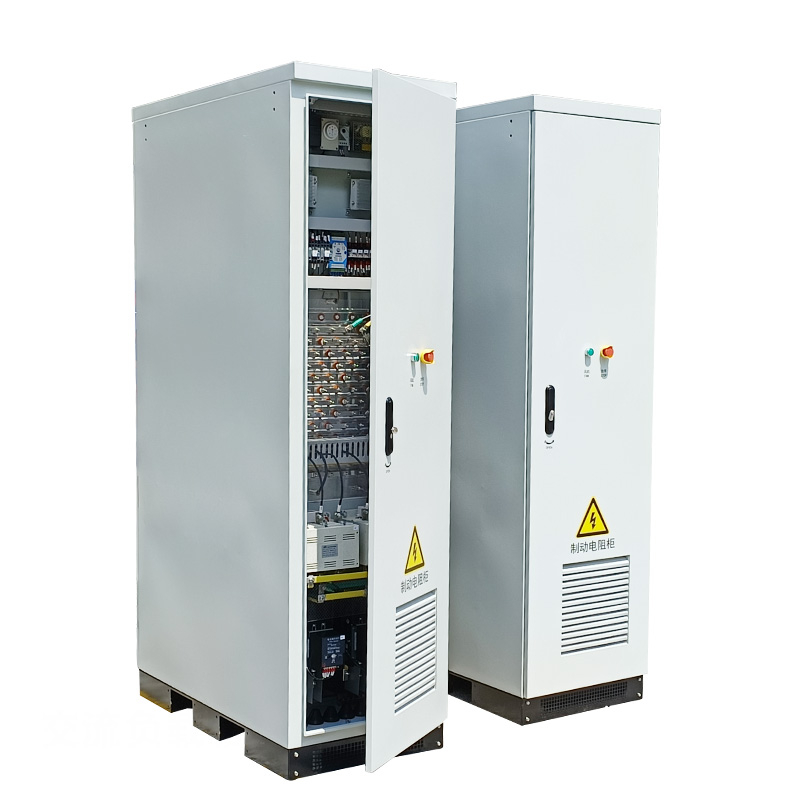

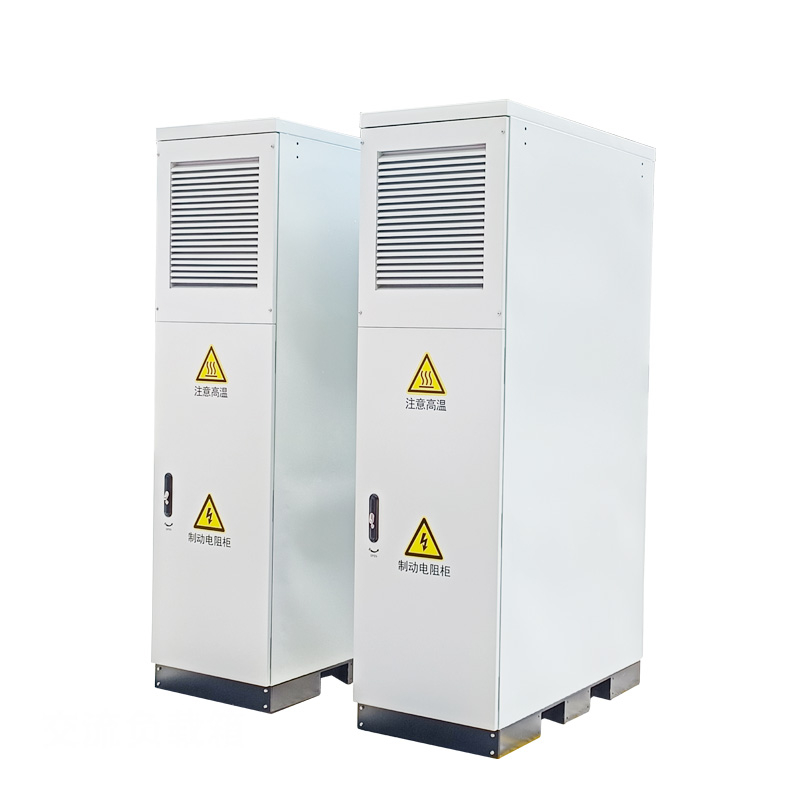

Pemilihan | Kabinet perintang brek AC | |
IMAX2906 | ||
Gelung ujian | taip | Rintangan tulen |
Voltan terkadar | AC1030V-AC100V | |
Pendawaian | 3P3W | |
kekuatan maksimum | 60kW | |
Arus maks | 174A | |
PF | 1 | |
Bilangan litar | 3P3W | |
Bilangan litar masuk | 2 dalam 1 (dengan 2 sumber ujian luaran) | |
Penggredan | 1030V-60kW-17.7Ω； 700V-60kW-8.2Ω； 400V-60kW-2.7Ω； 100V-30kW-0.34Ω。 | |
Ketepatan | ±3% | |
Sambungan | Bar tembaga | |
gelung | voltan | AC220V±10% |
Kekerapan | 50Hz | |
Sambungan | 1P2W | |
Kuasa | ＜0.9kW | |
Mod bekalan kuasa | Bekalan kuasa luaran | |
Fungsi paparan | Paparan suhu, paparan voltan dan arus, bacaan data melalui komunikasi | |
Kaedah pemuatan | Pengenalpastian automatik pemecahan voltan dan pemuatan automatik beban dalam kabinet perintang brek | |
Antara muka | Ethernet/RS485, protokol RTU Modbu.Perjanjian khusus boleh diubah suai mengikut keperluan. | |
Mod kawalan | 1. Kawalan mula berhenti kecemasan: Selepas menekan butang berhenti kecemasan, peranti akan secara automatik menarik beban berdasarkan voltan semasa; 2. Butang penyelenggaraan kipas: Untuk penyelenggaraan harian, mulakan kipas secara manual dan perhatikan jika ia berfungsi dengan betul; 3. Mula litar pintas pada titik keluaran kering: Isyarat mula litar pintas pada titik keluaran kering.Peralatan akan dimuatkan secara automatik mengikut voltan semasa, dan boleh menyambung kepada isyarat sentuhan kering yang biasanya terbuka seperti penggera asap dan penggera suhu lebih; 4. Perhentian mula kawalan komunikasi: Dengan menulis isyarat henti mula melalui komunikasi, peranti akan dimuatkan secara automatik berdasarkan voltan semasa, dan boleh memantau voltan semasa, arus, maklum balas gear beban, status peranti dan maklumat lain peranti; 5. Keutamaan operasi, operasi butang berhenti kecemasan>kawalan sentuhan kering>kawalan komunikasi jauh. | |
Sambungan | Terminal | |
Kotak | Cara kerja | Operasi berterusan |
Tahap penebat | F | |
Kaedah penyejukan | Penyejukan udara paksa, salur masuk udara hadapan bawah dan bawah, alur keluar udara belakang atas | |
bising | ≤ 75dB pada 1 meter | |
Gred perlindungan | IP54 | |
Warna | RAL7035 | |
Saiz | W600mm*D1200mm*H2200mm | |
Berat badan | 340kg | |
Bergerak | Terdapat lubang forklift di bahagian bawah peralatan | |
Fungsi perlindungan | Penggera suhu | Peranti ini mempunyai penggera suhu tahap 2, di mana hanya buzzer berbunyi untuk penggera suhu tahap 2.Buzzer untuk penggera suhu tahap 1 membunyikan dan memunggah beban, dan mengeluarkan isyarat nod kering ke luar |
Penggera suhu asap | Terdapat pengesan asap dan suhu dipasang di bahagian atas kabinet, yang boleh memberikan penggera asap dan penggera output isyarat nod kering ke luar. | |
Perlindungan litar pintas | Konfigurasikan pemutus litar masuk (untuk operasi langsung) | |
Kipas saling mengunci | Tidak menghidupkan kipas, tidak dapat memuatkan | |
Perlindungan jujukan fasa kipas | Suis penukaran jujukan fasa terbina dalam, kipas juga boleh bermula ke arah biasa apabila ralat jujukan fasa voltan dikesan | |
Perlindungan isipadu udara kipas | Peranti ini dilengkapi dengan suis tekanan angin terbina dalam.Apabila tekanan angin tidak mencukupi dikesan dalam kipas, beban dihentikan dan disalurkan semula ke komputer atas | |
Bermula pada suhu rendah | Bilik kawalan di dalam kabinet beban agak terpencil dari luar, dan pemanas dipasang untuk memenuhi keadaan permulaan suhu rendah -20 ℃ | |
Perlindungan tanah | Untuk mengelakkan risiko kejutan elektrik yang disebabkan oleh kerosakan selongsong semasa operasi beban, kabinet perintang brek dilengkapi dengan terminal perlindungan pembumian khusus. | |
Ujian tahan voltan | Menahan ciri voltan | Rintangan kepada tanah: AC3kV, 50Hz, 1 minit, tiada kerosakan, tiada flying fox |
Prestasi penebat | Ciri-ciri penebat | DC1kV, penebat lebih besar daripada 10M Ω |
1. Pemeriksaan set penjana marin;
2. Pengesanan bekalan kuasa kecemasan;
3. simulasi impedans kabel;
4. Ujian hayat peranti pensuisan
5. Ujian penyongsang dan penukar,
6. Ujian penyimpanan tenaga luar, ujian penyimpanan tenaga isi rumah;
7. Pelbagai ujian ATE
Kotak beban AC siri IMAX3000 digunakan terutamanya untuk ujian prestasi dan penuaan UPS berkuasa tinggi dalam talian (bekalan kuasa tidak terganggu) dan set penjana dalam kuasa, telekomunikasi dan jabatan dan pengeluar lain.Ia adalah peralatan ujian dan penyelenggaraan yang penting untuk kapasiti beban sebenar peralatan.Aplikasinya secara berkesan mengelakkan kerugian ekonomi perusahaan yang disebabkan oleh kegagalan unit sandaran atau permulaan bekalan kuasa, dan juga menyediakan asas saintifik untuk pengesanan kapasiti beban unit baharu dan penerimaan kejuruteraan bateri baharu.
1. Boleh memenuhi penggunaan luar jangka panjang
2. Sediakan perisian pengendalian komputer atas
3. RS485, Ethernet, CAN dan port komunikasi lain
4. Langkah-langkah ujian boleh diprogramkan, sesuai untuk set penjana diesel, set penjana gas, penghantaran kuasa anti-terbalik, ujian automatik
5. Boleh memuatkan sebarang kuasa dalam julat kuasa penuh, sebarang faktor kuasa, menguji dan memaparkan voltan tiga fasa, arus, kuasa, faktor kuasa;
6 Ketepatan pelarasan kuasa: 1kW
7. Gunakan perisian pengurusan data PC untuk mengawal pemuatan beban dan pemunggahan serta menyimpan data ujian
Pemilihan | Kabinet perintang brek AC | |
IMAX2906 | ||
Gelung ujian | taip | Rintangan tulen |
Voltan terkadar | AC1030V-AC100V | |
Pendawaian | 3P3W | |
kekuatan maksimum | 60kW | |
Arus maks | 174A | |
PF | 1 | |
Bilangan litar | 3P3W | |
Bilangan litar masuk | 2 dalam 1 (dengan 2 sumber ujian luaran) | |
Penggredan | 1030V-60kW-17.7Ω； 700V-60kW-8.2Ω； 400V-60kW-2.7Ω； 100V-30kW-0.34Ω。 | |
Ketepatan | ±3% | |
Sambungan | Bar tembaga | |
gelung | voltan | AC220V±10% |
Kekerapan | 50Hz | |
Sambungan | 1P2W | |
Kuasa | ＜0.9kW | |
Mod bekalan kuasa | Bekalan kuasa luaran | |
Fungsi paparan | Paparan suhu, paparan voltan dan arus, bacaan data melalui komunikasi | |
Kaedah pemuatan | Pengenalpastian automatik pemecahan voltan dan pemuatan automatik beban dalam kabinet perintang brek | |
Antara muka | Ethernet/RS485, protokol RTU Modbu.Perjanjian khusus boleh diubah suai mengikut keperluan. | |
Mod kawalan | 1. Kawalan mula berhenti kecemasan: Selepas menekan butang berhenti kecemasan, peranti akan secara automatik menarik beban berdasarkan voltan semasa; 2. Butang penyelenggaraan kipas: Untuk penyelenggaraan harian, mulakan kipas secara manual dan perhatikan jika ia berfungsi dengan betul; 3. Mula litar pintas pada titik keluaran kering: Isyarat mula litar pintas pada titik keluaran kering.Peralatan akan dimuatkan secara automatik mengikut voltan semasa, dan boleh menyambung kepada isyarat sentuhan kering yang biasanya terbuka seperti penggera asap dan penggera suhu lebih; 4. Perhentian mula kawalan komunikasi: Dengan menulis isyarat henti mula melalui komunikasi, peranti akan dimuatkan secara automatik berdasarkan voltan semasa, dan boleh memantau voltan semasa, arus, maklum balas gear beban, status peranti dan maklumat lain peranti; 5. Keutamaan operasi, operasi butang berhenti kecemasan>kawalan sentuhan kering>kawalan komunikasi jauh. | |
Sambungan | Terminal | |
Kotak | Cara kerja | Operasi berterusan |
Tahap penebat | F | |
Kaedah penyejukan | Penyejukan udara paksa, salur masuk udara hadapan bawah dan bawah, alur keluar udara belakang atas | |
bising | ≤ 75dB pada 1 meter | |
Gred perlindungan | IP54 | |
Warna | RAL7035 | |
Saiz | W600mm*D1200mm*H2200mm | |
Berat badan | 340kg | |
Bergerak | Terdapat lubang forklift di bahagian bawah peralatan | |
Fungsi perlindungan | Penggera suhu | Peranti ini mempunyai penggera suhu tahap 2, di mana hanya buzzer berbunyi untuk penggera suhu tahap 2.Buzzer untuk penggera suhu tahap 1 membunyikan dan memunggah beban, dan mengeluarkan isyarat nod kering ke luar |
Penggera suhu asap | Terdapat pengesan asap dan suhu dipasang di bahagian atas kabinet, yang boleh memberikan penggera asap dan penggera output isyarat nod kering ke luar. | |
Perlindungan litar pintas | Konfigurasikan pemutus litar masuk (untuk operasi langsung) | |
Kipas saling mengunci | Tidak menghidupkan kipas, tidak dapat memuatkan | |
Perlindungan jujukan fasa kipas | Suis penukaran jujukan fasa terbina dalam, kipas juga boleh bermula ke arah biasa apabila ralat jujukan fasa voltan dikesan | |
Perlindungan isipadu udara kipas | Peranti ini dilengkapi dengan suis tekanan angin terbina dalam.Apabila tekanan angin tidak mencukupi dikesan dalam kipas, beban dihentikan dan disalurkan semula ke komputer atas | |
Bermula pada suhu rendah | Bilik kawalan di dalam kabinet beban agak terpencil dari luar, dan pemanas dipasang untuk memenuhi keadaan permulaan suhu rendah -20 ℃ | |
Perlindungan tanah | Untuk mengelakkan risiko kejutan elektrik yang disebabkan oleh kerosakan selongsong semasa operasi beban, kabinet perintang brek dilengkapi dengan terminal perlindungan pembumian khusus. | |
Ujian tahan voltan | Menahan ciri voltan | Rintangan kepada tanah: AC3kV, 50Hz, 1 minit, tiada kerosakan, tiada flying fox |
Prestasi penebat | Ciri-ciri penebat | DC1kV, penebat lebih besar daripada 10M Ω |
1. Pemeriksaan set penjana marin;
2. Pengesanan bekalan kuasa kecemasan;
3. simulasi impedans kabel;
4. Ujian hayat peranti pensuisan
5. Ujian penyongsang dan penukar,
6. Ujian penyimpanan tenaga luar, ujian penyimpanan tenaga isi rumah;
7. Pelbagai ujian ATE
