Views:0 Pengarang:Editor tapak Masa Terbitkan: 2026-09-29 Asal:Tapak
Menggunakan infrastruktur IT berketumpatan tinggi seperti kluster AI dan GPU cecair-ke-cip memerlukan pengesahan haba yang ketat. Meneruskan proses ini tanpa mengesahkan Unit Pengedaran Penyejuk (CDU) sepenuhnya dan gelung penyejukan sekunder mengundang risiko operasi yang besar. Pengendali kemudahan tidak boleh bergantung pada peralatan IT pengeluaran untuk pentauliahan Tahap 4 dan Tahap 5. Menggunakan perkakasan langsung untuk ujian sistem awal memperkenalkan risiko kejadian terma yang tidak boleh diterima, kebocoran bendalir dan penggunaan yang tertangguh dengan teruk. Apabila gelung penyejukan gagal semasa ujian langsung, kerosakan perkakasan yang terhasil dan masa henti menggelincirkan keseluruhan pelancaran kemudahan. Jurang antara kapasiti CDU teori dan prestasi dunia sebenar mesti ditutup sebelum memeras pelayan pengeluaran. Penyelesaiannya memerlukan penggunaan bank beban bersaiz tepat untuk ujian CDU . Peralatan ini meniru beban terma paras rak, dinamik bendalir dan penurunan tekanan dengan selamat. Simulasi beban kerja berperingkat menyediakan keseluruhan sistem penyejukan untuk realiti terma yang kompleks bagi cetakan silikon sebenar dan Bahan Antara Muka Termal (TIM).
Padankan Realiti Gelung Sekunder: Saiz yang tepat memerlukan pencerminan kimia bendalir yang tepat (cth, PG25, air terawat), kadar aliran dan penurunan tekanan Sistem Penyejukan Teknologi (TCS) yang dimaksudkan.
Suhu Pendekatan adalah Kritikal: Saiz mesti mengambil kira setiap kelvin suhu pendekatan—berusaha ke belakang daripada air paling sejuk yang diperlukan oleh cip kepada air paling panas yang dibekalkan oleh gelung utama kemudahan.
Simulate Beyond Steady-State: Bank beban yang ditentukan dengan betul untuk ujian CDU mesti mampu mensimulasikan beban sementara, beban kerja berperingkat dan senario kegagalan redundansi N+1.
Integrasi Telemetri: Pentauliahan yang berkesan memerlukan bank beban yang berintegrasi dengan lancar dengan Sistem Pengurusan Bangunan (BMS) untuk mengesahkan tindak balas injap kawalan CDU dan lengkung pam.
Jadual Kandungan
Pentauliahan CDU memerlukan ujian kapasiti pam, kecekapan penukar haba, dan tindak balas kawalan di bawah beban penuh. Jurutera mengesahkan suhu penyejuk yang stabil, kadar aliran dan tekanan pembezaan sambil memantau operasi injap dan pelarasan pam untuk memastikan prestasi penyejukan yang boleh dipercayai.

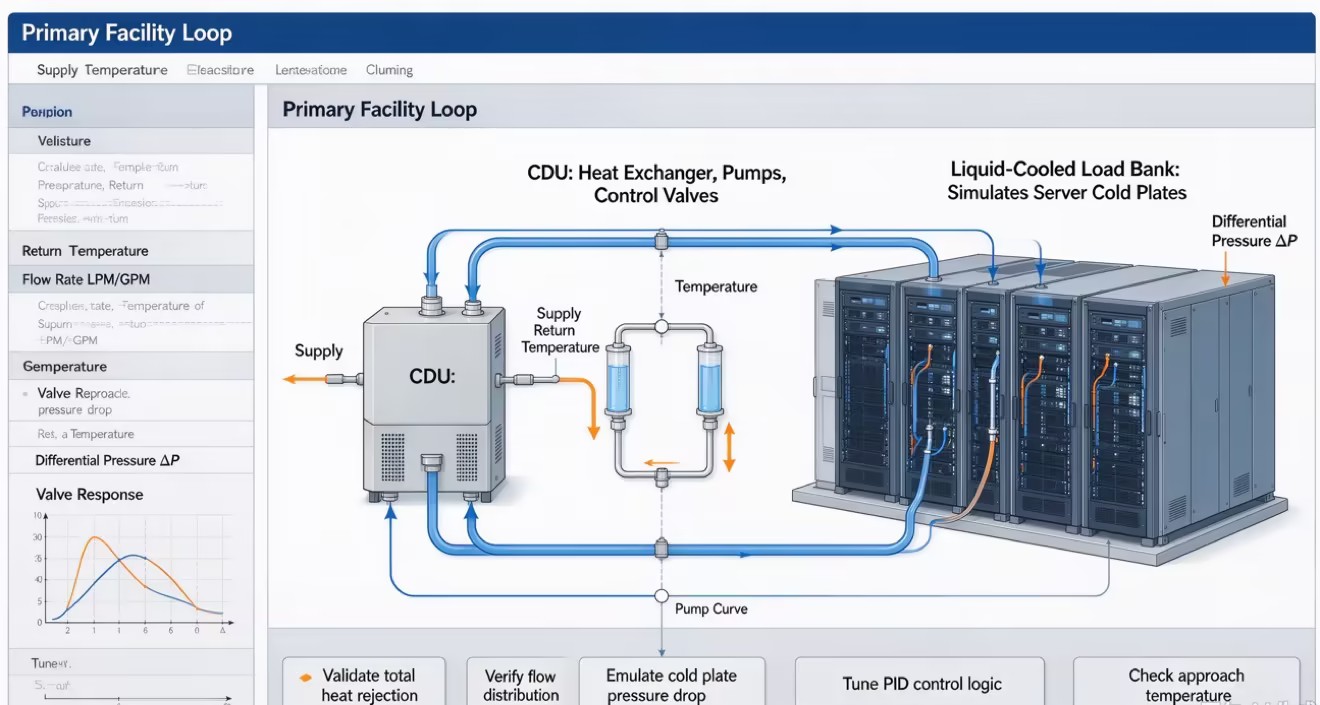

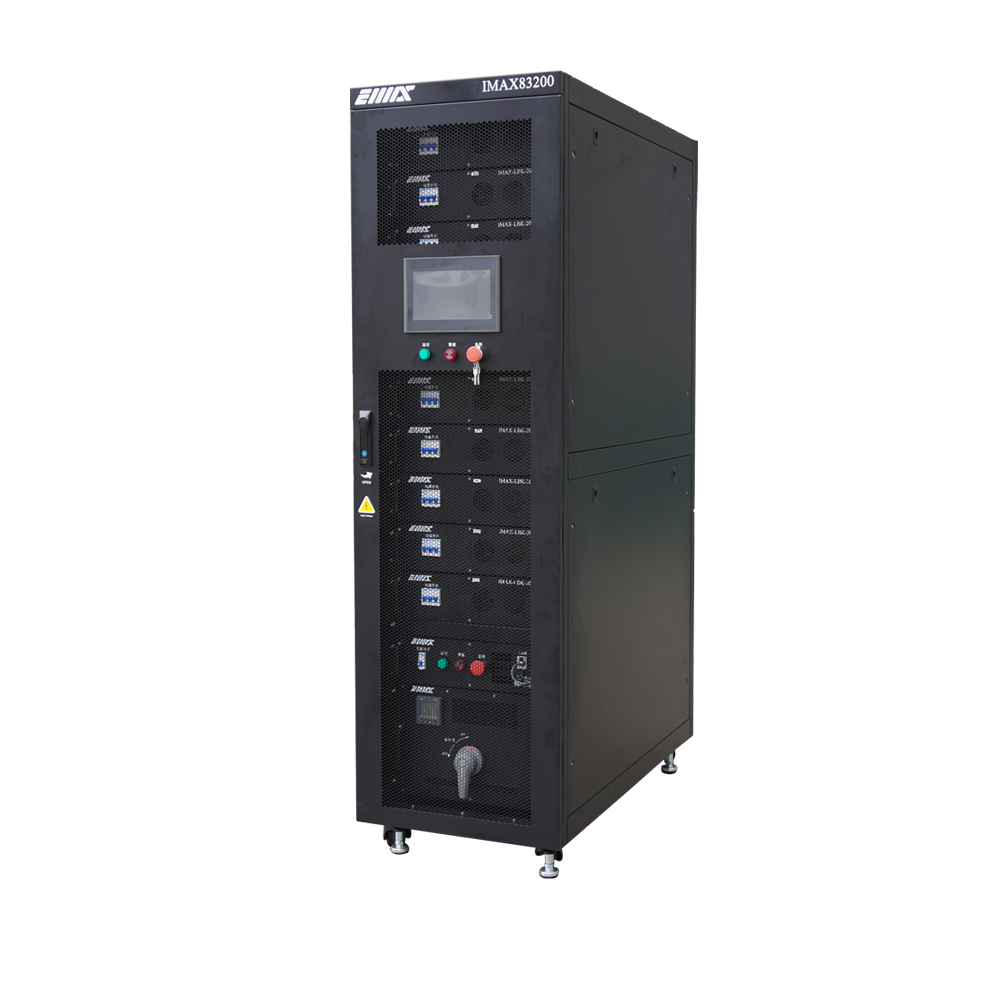

Bank Beban Sejuk Cecair menggantikan pelayan pengeluaran semasa ujian dengan menukar kuasa elektrik kepada haba dan memindahkannya terus ke dalam gelung bendalir TCS. Ini membolehkan jurutera mengesahkan prestasi CDU dengan selamat dan mengoptimumkan logik kawalan sebelum penggunaan IT secara langsung.
Bank beban juga mengesahkan laluan penyejukan lengkap dari CDU ke rak manifold dan putus sambungan cepat. Ujian mendedahkan potensi isu seperti kehilangan tekanan, aliran tidak sekata, udara terperangkap atau kebocoran, memastikan penghantaran penyejuk yang mencukupi ke semua kedudukan pelayan semasa operasi.
Mengira jumlah beban haba yang diperlukan melibatkan pemetaan kapasiti penarafan CDU terhadap ketumpatan rak yang dijangkakan. Jika kemudahan bercadang untuk menggunakan sepuluh rak pada 120kW setiap satu, CDU dan radas ujian mesti mengendalikan penolakan haba sekurang-kurangnya 1.2 MW. Anda mesti saiz peralatan ujian untuk sepadan atau melebihi sedikit keluaran terma puncak ini. Melebihi keluaran puncak sedikit memberikan margin keselamatan, membuktikan penukar haba memindahkan beban ke air kemudahan utama tanpa kesesakan di bawah senario terburuk.
Sumber standard industri, seperti alat saiz CDU Grid Hijau, memberikan pengiraan garis dasar yang sangat baik untuk suhu bendalir dan jumlah penolakan haba. Alat ini membantu pengendali mentakrifkan keperluan kW yang tepat berdasarkan kuasa reka bentuk terma khusus (TDP) GPU dan CPU yang disasarkan. Apabila menetapkan garis dasar ini, sentiasa ambil kira haba yang ditambahkan pada bendalir oleh pam sekunder itu sendiri. Haba pam boleh meningkatkan sedikit jumlah permintaan penyejukan, dan mengabaikannya membawa kepada infrastruktur penyejukan bersaiz kecil.
Skala masa hadapan menentukan strategi pemilihan peralatan. Menguji CDU 1.2 MW besar tidak memerlukan satu unit ujian monolitik. Pasukan fasiliti selalunya menggunakan kenaikan modular 100kW atau 200kW. Unit modular rantai daisy membolehkan ujian berbutir bagi kedudukan rak individu sambil secara kolektif membuktikan jumlah kapasiti CDU pusat. Pendekatan modular ini memberikan fleksibiliti untuk pengembangan kemudahan masa hadapan dan ketumpatan rak yang berbeza-beza merentasi dewan data yang berbeza.
Ketumpatan Rak Sasaran (kW) | Bilangan Rak setiap CDU | Jumlah Beban Haba IT (kW) | Kapasiti Ujian Disyorkan (kW) |
|---|---|---|---|
50 kW | 10 | 500 kW | 550 kW (10% Margin) |
100 kW | 8 | 800 kW | 880 kW (10% Margin) |
150 kW | 10 | 1500 kW | 1650 kW (10% Margin) |
Sistem ujian mesti sepadan dengan kadar aliran yang diperlukan gelung penyejukan untuk mengesahkan prestasi terma dengan tepat. Oleh kerana penyejuk yang berbeza mempunyai kapasiti haba yang berbeza, cecair seperti campuran glikol mungkin memerlukan kadar aliran yang lebih tinggi daripada air untuk mengeluarkan jumlah haba yang sama. Peralatan ujian mesti sejajar dengan lengkung pam CDU untuk mengelakkan daripada mencipta keputusan prestasi palsu yang disebabkan oleh rintangan hidraulik yang berlebihan atau tidak mencukupi.
Peralatan ujian mesti meniru rintangan hidraulik plat sejuk pelayan sebenar. Tanpa sepadan dengan penurunan tekanan yang dijangkakan, pam CDU mungkin beroperasi dalam keadaan yang tidak realistik dan gagal menunjukkan keupayaan sistem yang sebenar. Injap boleh laras membolehkan jurutera mensimulasikan rintangan plat sejuk, mengesahkan kawalan tekanan pembezaan, dan mengesahkan bahawa pam kelajuan berubah-ubah bertindak balas dengan betul di bawah keadaan operasi sebenar.
Suhu pendekatan mengukur keupayaan penukar haba untuk memindahkan tenaga antara gelung penyejukan primer dan sekunder. Sistem ujian mesti mengesahkan bahawa CDU boleh mengekalkan suhu bekalan penyejuk yang diperlukan di bawah keadaan beban maksimum. Dengan mensimulasikan permintaan terma penuh, jurutera boleh mengesahkan bahawa injap kawalan dan penukar haba bertindak balas dengan tepat kepada perubahan suhu dan mengekalkan prestasi penyejukan yang stabil.
Peralatan ujian mesti menggunakan jenis penyejuk yang sama seperti sistem penyejukan pengeluaran untuk memastikan hasil yang tepat. Bendalir seperti PG25, air terawat atau cecair dielektrik mempunyai sifat terma dan hidraulik yang berbeza, yang menjejaskan pemindahan haba dan prestasi tekanan. Menggunakan penyejuk yang salah boleh menghasilkan data ujian yang mengelirukan dan gagal untuk mewakili keadaan operasi sebenar.
Bahan bank beban mesti serasi dengan gelung penyejukan kemudahan untuk mengelakkan kakisan galvanik dan pencemaran bendalir. Logam yang tidak serasi boleh membebaskan zarah yang merosakkan pam, pengedap dan plat sejuk. Peralatan ujian hendaklah menggunakan komponen keluli tahan karat atau polimer yang sesuai dan dibilas dengan betul sebelum disambungkan untuk mengelakkan daripada memasukkan bahan cemar ke dalam sistem.
Jenis Penyejuk | Permohonan Utama | Bahan Basah yang Diperlukan | Faktor Risiko Kakisan |
|---|---|---|---|
Air Terawat (PG25) | Penyejukan Terus-ke-Cip | Keluli Tahan Karat 304/316, EPDM | Sederhana (Memerlukan Perencat) |
Air Ultra-Tulen (UPW) | Saluran Mikro Berketumpatan Tinggi | Keluli Tahan Karat 316L, PTFE | Tinggi (Pelarut Agresif) |
Bendalir Dielektrik | Rendaman Satu Fasa | Polimer Serasi, Viton | Rendah (Tidak Konduktif) |
Memilih konfigurasi fizikal yang betul bergantung pada susun atur kemudahan dan matlamat khusus fasa pentauliahan. Unit dalam baris atau yang dipasang di rak meluncur terus ke dalam rak EIA standard. Unit ini menguji manifold rak khusus, cambuk hos, dan pengagihan aliran setempat. Mereka menyediakan data yang sangat terperinci tentang cara bendalir berkelakuan pada titik sambungan yang tepat untuk pelayan masa hadapan, menjadikannya ideal untuk menentukan sekatan aliran setempat.
Sebaliknya, unit berdiri lantai berkapasiti besar menguji jumlah kapasiti CDU perimeter besar. Walaupun mereka tidak menguji cambuk rak individu, mereka menggunakan beban haba yang besar (cth, 500kW hingga 1MW) dari satu tapak. Menguji CDU dalam baris yang direka untuk mengedarkan penyejukan kepada beberapa rak bersebelahan selalunya mendapat manfaat daripada unit yang dipasang di rak. CDU perimeter besar yang menyediakan keseluruhan dewan data beroperasi dengan lebih cekap apabila diuji dengan sistem berdiri lantai berkapasiti tinggi.
Jenis Konfigurasi | Permohonan Utama | Menguji Kebutiran | Pertimbangan Logistik |
|---|---|---|---|
Dipasang di Rak | Menguji CDU dalam baris, manifold rak, dan cambuk hos individu. | tinggi. Mengesahkan aliran dan penurunan tekanan pada kedudukan pelayan tertentu. | Memerlukan rak berbilang unit. Masa persediaan yang lebih tinggi tetapi data tempatan yang tepat. |
Berdiri Lantai | Pengujian pukal CDU perimeter besar dan jumlah penolakan haba kemudahan. | rendah. Mengesahkan jumlah kapasiti gelung tetapi bukan pengedaran rak individu. | Lebih mudah untuk digulung ke tempatnya. Memerlukan hos tugas berat dan sambungan pusat. |
Sistem bank beban modular memberikan fleksibiliti dengan membenarkan berbilang unit digabungkan untuk kapasiti ujian yang berbeza. Ia sesuai untuk kemudahan berskala besar dengan beberapa dewan data atau rancangan pengembangan masa hadapan. Sistem kapasiti tetap adalah lebih mudah dan kos efektif untuk keperluan ujian tunggal yang khusus tetapi menawarkan kebolehskalaan terhad.
Bank beban moden memerlukan kawalan lanjutan dan keupayaan komunikasi. Sistem berasaskan PLC menggunakan protokol seperti Modbus TCP, BACnet/IP atau SNMP membenarkan penyepaduan dengan pengawal BMS dan CDU. Pengelogan data masa nyata membantu mengesahkan respons beban, ketepatan penderia, kawalan injap dan prestasi sistem keseluruhan semasa ujian pentauliahan.
Saiz bank beban untuk ujian CDU mewakili persamaan kejuruteraan berbilang pembolehubah. Saiz yang tepat memerlukan pemahaman yang mendalam tentang jumlah beban haba, kadar aliran yang tepat, emulasi penurunan tekanan yang tepat dan keserasian kimia bendalir yang ketat. Kegagalan untuk mengambil kira mana-mana pembolehubah ini mengakibatkan proses pentauliahan yang tidak lengkap, menyebabkan kemudahan terdedah kepada peristiwa terma dan kegagalan hidraulik apabila peralatan IT langsung digunakan.
Apabila menyenarai pendek vendor, utamakan ketepatan kejuruteraan berbanding kapasiti asas. Peralatan yang dipilih mesti sepadan dengan tekanan pembezaan tepat (ΔP) plat sejuk khusus anda. Ia mesti menjamin keserasian bahan basah dengan penyejuk pilihan anda, menawarkan penyepaduan BMS untuk pengesahan telemetri, dan menyediakan kebolehskalaan modular untuk menyesuaikan diri dengan ketumpatan rak yang berbeza-beza.
Laksanakan langkah berikut untuk memuktamadkan strategi ujian anda:
Kumpulkan semua helaian data prestasi CDU, memfokuskan secara khusus pada lengkung pam sekunder dan kapasiti penukar haba maksimum.
Dapatkan spesifikasi plat sejuk IT yang tepat daripada OEM pelayan anda, termasuk kadar aliran yang diperlukan, penurunan tekanan dan keperluan kimia bendalir.
Petakan profil suhu air utama kemudahan anda untuk menetapkan suhu pendekatan yang diperlukan untuk ujian.
Sediakan tiga set data ini kepada pengilang khusus untuk mendapatkan penyelesaian ujian bersaiz tepat.
J: Unit penyejuk udara menolak haba terus ke dalam bilik sekeliling, menguji unit CRAC dan aliran udara ambien. Unit yang disejukkan cecair menolak haba terus ke dalam gelung cecair sekunder CDU. Ini mengesahkan infrastruktur penyejukan cecair, termasuk pam, penukar haba dan dinamik bendalir, tanpa memanaskan udara ambien.
A: Kadar aliran dikira menggunakan jumlah beban haba (kW), kapasiti haba tentu penyejuk, dan perbezaan suhu sasaran (ΔT) antara bekalan dan pulangan. Alat seperti alat saiz CDU Grid Hijau membantu dalam mewujudkan garis dasar ini dengan tepat.
A: Pam CDU mesti mengatasi rintangan hidraulik peralatan IT. Jika unit ujian gagal mensimulasikan jumlah penurunan tekanan ini merentasi plat sejuk, prestasi pam, tindak balas pemacu kelajuan berubah-ubah dan pengagihan aliran keseluruhan tidak dapat disahkan dengan tepat.
J: Tidak. Anda mesti menggunakan cecair tepat yang ditentukan untuk persekitaran pengeluaran (cth, PG25 atau air terawat ultra tulen). Menggunakan air paip mengubah kadar pemindahan haba, membatalkan data prestasi dan memperkenalkan bahan cemar yang menyebabkan kakisan atau pertumbuhan biologi.
A: Ia adalah perbezaan suhu antara air penyejuk utama yang memasuki CDU dan penyejuk sekunder yang meninggalkan CDU. Unit ujian mengesahkan penukar haba mengekalkan pendekatan ini di bawah beban penuh, bekerja mundur dari air paling sejuk yang diperlukan oleh cip.
J: Dengan memprogramkan unit ujian untuk melaksanakan langkah beban secara tiba-tiba dan besar-besaran, atau dengan kegagalan pam CDU utama secara manual semasa operasi. Ini membolehkan pengendali mengesahkan pam sandaran beroperasi serta-merta tanpa melebihi ambang terma kritikal dalam gelung sekunder.
